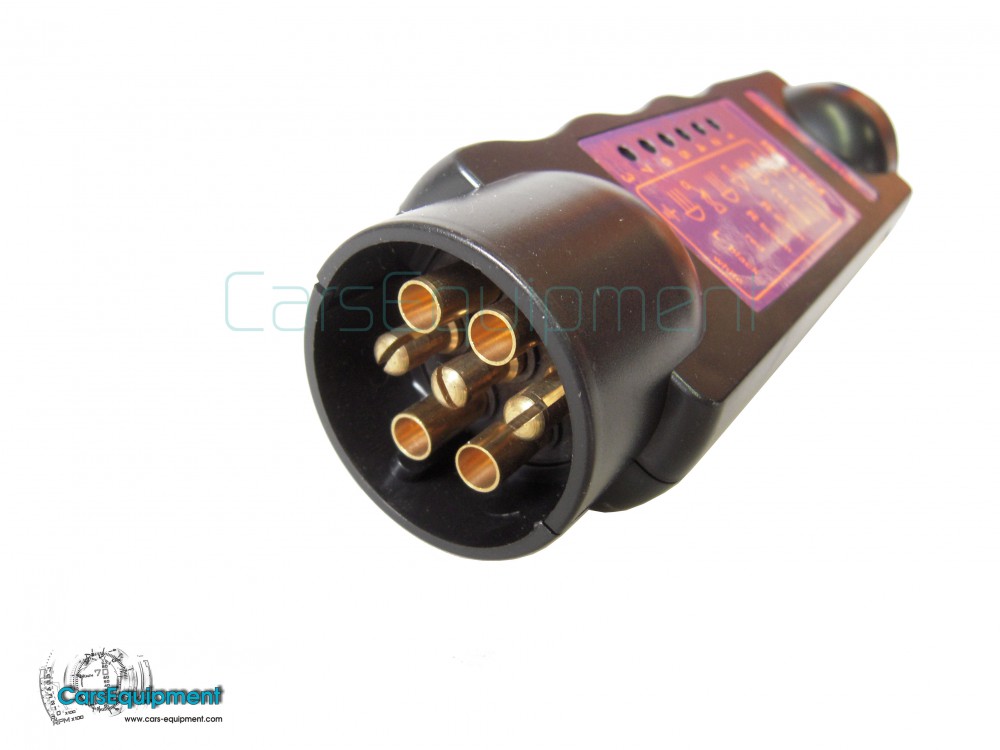

Tažná tyč přívěsného závěsu - 7pin

Hmotnost: 0,3 kg
Model: T21230

Fit: univerzální

Funkce:
Tester přívěsu pro připojení zástrčky a zásuvky se 7 piny.
Používá se k otestování zapojení napájecího zdroje přívěsu, ať už je normální nebo ne.
S 7 LED indikátory.
Označuje případné selhání kabeláže v autě nebo na přívěsu.
Přenosný a lehký.

Specifikace:
Typ položky: Diagnostické nástroje
Název položky: Tester přívěsu
Výrobce: Tirol
Název modelu: T21230
Materiál: ABS plast
Černá barva
Napájení: 9V baterie (není součástí dodávky)
Velikost položky: 17.5 * 5.3 * 4.2cm / 6.9 * 2.1 * 1.7in
Hmotnost položky: Přibl. 152 g / 5.4 oz
Velikost balení: Přibl. 23,5 * 11 * 4,5cm / 9,3 * 4,3 * 1,8in
Hmotnost balení: cca. 188 g / 6.6 oz

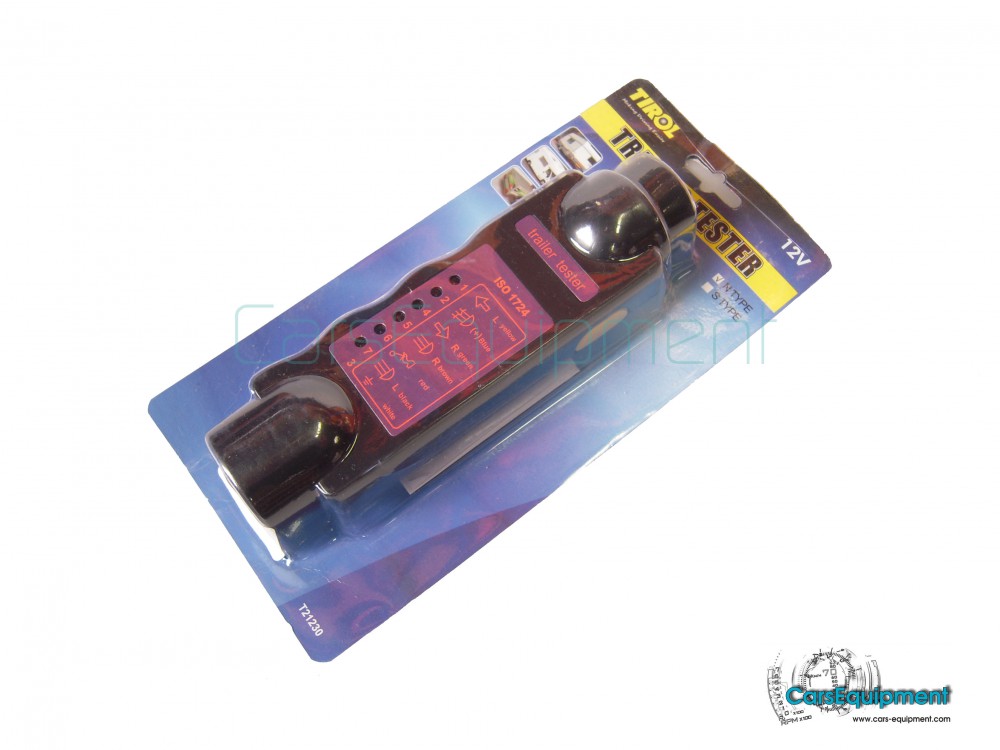

Seznam balíčků:
1 * Tester zásuvek přívěsu
1 * Uživatelský manuál (anglicky)

Jak otestovat připojení:
Přívěs (může být také karavan nebo nosič jízdních kol)
1. Zasuňte zástrčku do přípojky testeru.
2. Stiskněte žluté tlačítko na boku testovacího přístroje.
3. Pokud je zapojení dobré, rozsvítí se všechny LED diody. funkce každé LED je (podle iso 1724):
1.) ukazatel levé ruky (žlutý);
2.) mlhové světlo nebo 12V (modré);
3.) hmotnost (bílá);
4.) ukazatel pravé ruky (zelená);
5.) pravé zadní světlo (hnědé);
6.) brzdové světlo vlevo (červená);
7.) levé zadní světlo (černé).
Pozor: Kolík č. 2 může být použit buď pro výstražné mlhové světlo, nebo pro trvalé připojení 12V.
4. Pokud LED dioda nesvítí, je to proto, že příslušný vodič je vadný. Pokud se všechny LED diody nerozsvítí.

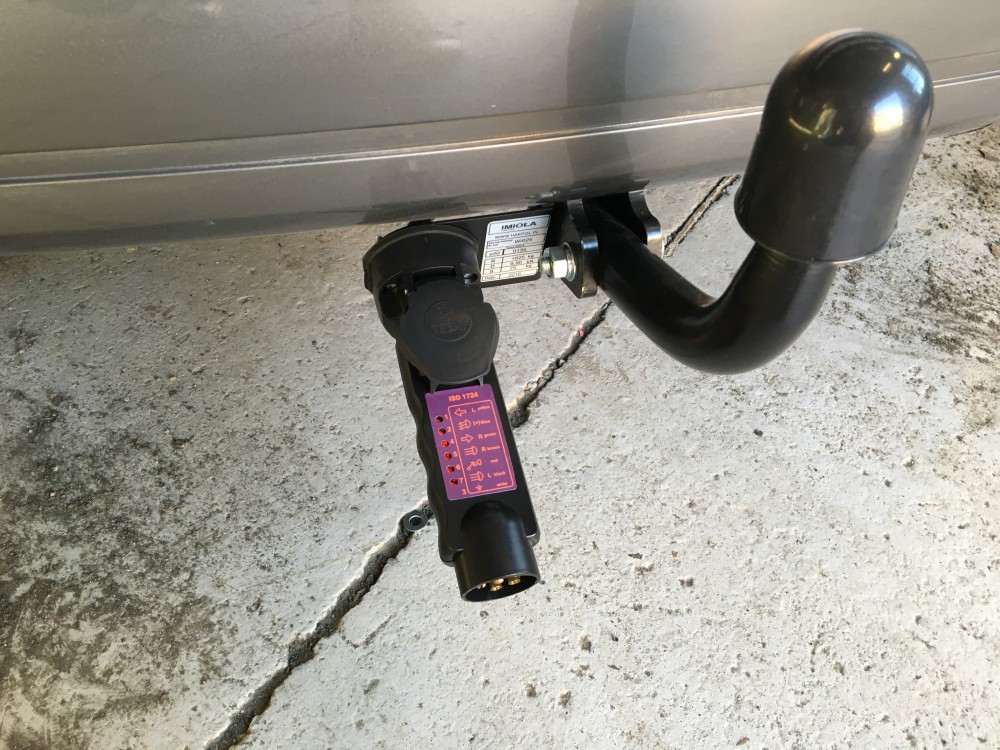

Auto / táborník
1. Vložte přístroj do zásuvky automobilu.
2. Stiskněte žluté tlačítko na boku testovacího přístroje.
3. Pokud je zapojení dobré, rozsvítí se všechny LED diody. Opět opakujte kroky 4 jako předchozí.
Můžete také vyzkoušet funkce jednotlivých pinů zásuvky.
1. Zapněte indikátor levé ruky (po zapnutí klíčku zapalování).
2. Odpovídající LED musí blikat se stejnou frekvencí. Pokud tomu tak není, kabeláž indikátoru levé ruky je vadná / poškozená.
3. Opakujte kroky 1 a 2 pro pravý ukazatel, zadní světlo, mlhové světlo a brzdové světlo.
Pomocí prodlužovacího kabelu o délce +/- 4 m můžete snadněji testovat funkce z místa řidiče.
